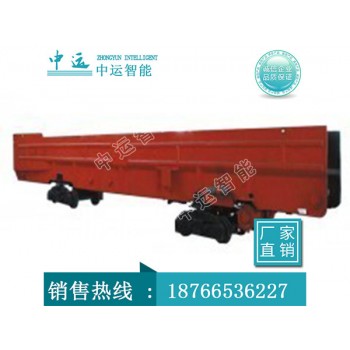

点击图片查看原图SD系列搭接型梭式矿车是 种高效率的出碴运输及自动卸载设备，既能单机运行又能搭接使用，具有结构合理，减震性强，运行平稳等特点，适用于铁路、公路隧道，水工涵洞，矿井平巷等施工场所，与牵引电机车配套使用，能发挥较好的运输效能。
SD系列搭接型梭式矿车性能特点
SD系列搭接型梭式矿车车箱内装有刮板运输机，可自动装卸碴石，装卸速度快，效率高。转向架采用钢板弹簧结构型式，减震性能好，运行平稳，不易掉道。 SD系列搭接梭车具有特殊设计，梭车的前 车箱的卸料端能伸入后 车箱的装料端，从而实现在梭车组列使用时的穿套搭接。即能单车使用、又能组列使用。搭接式梭车既能搭接转载，又能搭接运行。梭车由机车牵引至卸碴场，进行自动端卸和侧卸，但后者要求在卸碴处铺岔道和双轨，车体绕转向架旋转 定的角度，即可实现侧面卸碴。车体分前后两个部分，可拆卸搬运。设计有防爆装置，供用户选用。
SD系列搭接型梭式矿车技术参数
|
项目 |
型号 |
|||||||||
|
SD-6B |
SD-8B |
SD-12B |
SD-14B |
SD-16B |
SD-20B |
SD-25B |
SD-30B |
SD-35B |
||
|
容积(m³) |
6 |
8 |
12 |
14 |
16 |
20 |
25 |
30 |
35 |
|
|
自重(t) |
8.5 |
10.2 |
12 |
13.6 |
17.8 |
19.84 |
22.6 |
28.3 |
35.5 |
|
|
载重(t) |
15 |
18 |
25 |
28 |
32 |
40 |
50 |
68 |
75 |
|
|
轨距(mm) |
600/762/900 |
|||||||||
|
外形尺寸(mm) |
长 |
7065 |
9540 |
9540 |
11255 |
12840 |
12900 |
14300 |
17800 |
19800 |
|
宽 |
1550 |
1630 |
1630 |
1770 |
1670 |
1770 |
2050 |
2050 |
2050 |
|
|
高 |
1640 |
2010 |
2010 |
2560 |
2680 |
2560 |
2700 |
2785 |
2985 |
|
|
小转弯半径(m) |
15 |
15 |
15 |
22 |
15 |
22 |
15 |
30 |
35 |
|
|
装载高度(m) |
1.2 |
1.45 |
1.45 |
1.4 |
1.52 |
1.4 |
1.7 |
1.7 |
1.8 |
|
|
装载时间(min) |
1.2 |
1.5 |
2 |
2 |
4 |
4 |
4 |
4.5 |
5 |
|
|
大运行速度(km/h) |
15 |
|||||||||
|
大电动机功率(kw) |
13 |
13 |
18.5 |
18.5 |
18.5×2 |
22×2 |
22×2 |
30×2 |
30×2 |
|
|
转向架中心距(mm) |
3600 |
5400 |
5400 |
5450 |
6250 |
6250 |
7080 |
7250 |
7600 |
|
因产品生产批次、具体型号不同，以上图片仅供参考，具体价格以电话报价为准，订货前请务必联系电话王经理18766536227
